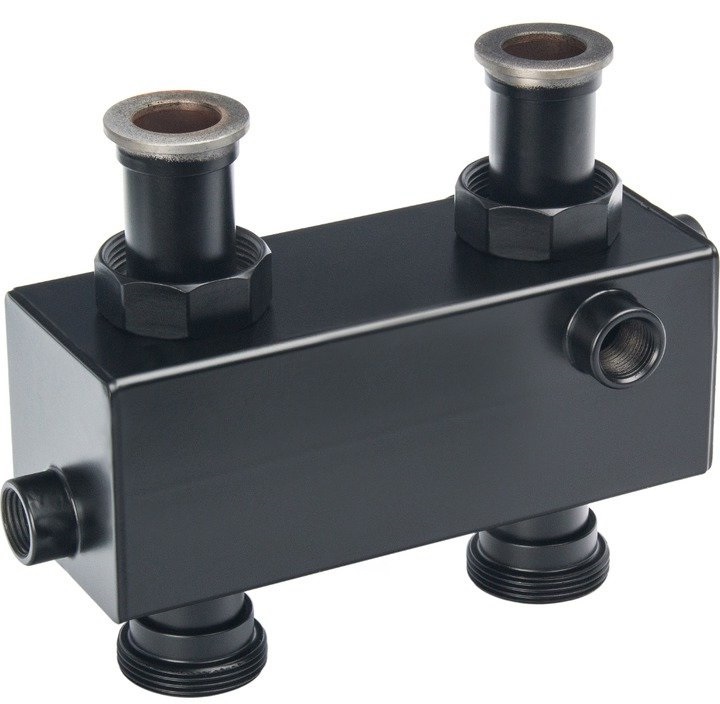

Гидравлический разделитель (гидрострелка) Huch EnTEC DN25 INOX (120кВт) (106.01.025.05)
Описание:
- Материал изготовления - черная сталь.
- Покрытие - порошковая окраска эмалями европейских производителей.
- Область применения - бытовые котельные.
Разделительный модуль (гидравлическая стрелка) - это устройство, исключающее воздействие насосов потребителей тепла на котловые насосы, и наоборот. Позволяет чётко организовать работу многокотельной установки, её высокий КПД работы, помогает конденсационным котлам выходить на максимальную мощность и обеспечивает им длительный срок эксплуатации.
Разделительный модуль оборудован резьбовыми штуцерами ВР 1/2".
В комплект поставки входят заглушки штуцеров ВР 1/2".
Подключение к верхним патрубкам - НГ 1 1/2" (плоское уплотнение).
Подключение к нижним патрубкам - НР 1 1/2" (трубная резьба).
Таблица пересчёта максимальной мощности разделительного модуля при различных ΔТ, °С:
| ΔТ, °С | Q max, кВт | G max, м3/ч |
| 25 | 146 | 5,0 |
| 20 | 120 | |
| 15 | 88 | |
| 10 | 58 |
Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю).
Максимальный расход теплоносителя через тракт разделительного модуля не должен превышать величину 5,0 м3/ч.
Максимальное рабочее давление - 6 бар. Максимальная рабочая температура - 110 оС.
Эксплуатация гидрострелки возможна в вертикальном или горизонтальном положении;
В комплект поставки входят два кронштейна для настенного монтажа разделительного модуля.
Габаритные и монтажные размеры разделительного модуля DN25 HWRU
| Комплектация | Теплоизоляция, гидравлическая стрелка, заглушки штуцеров ВР 1/2", два кронштейна для настенного монтажа. |
