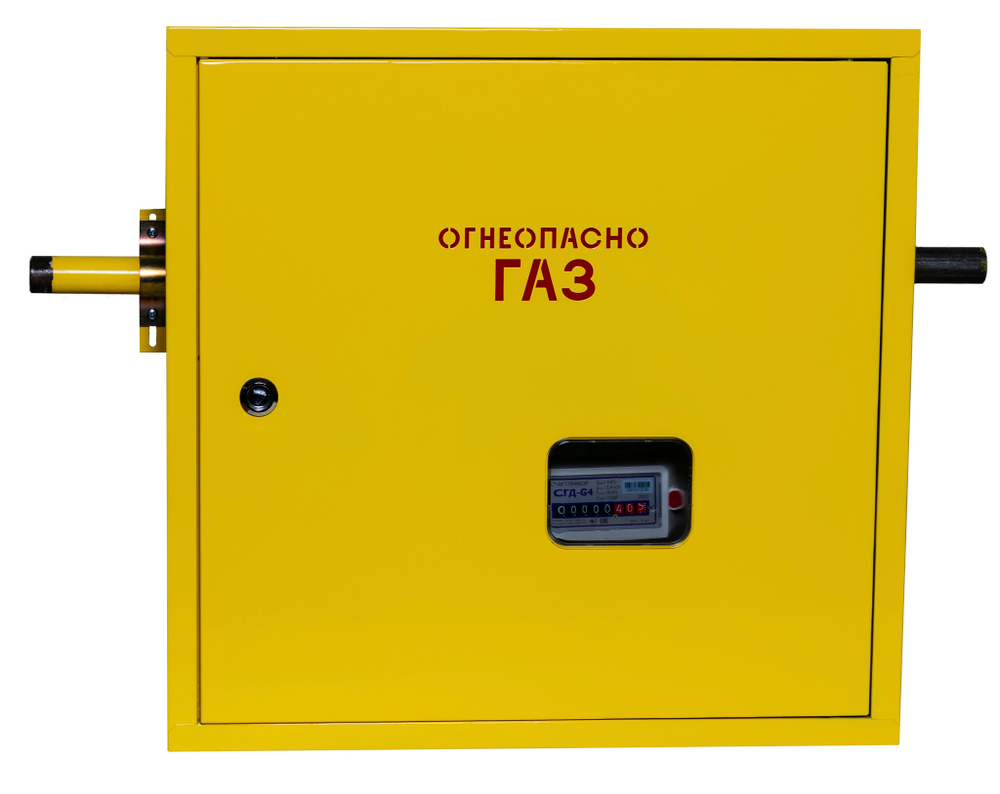

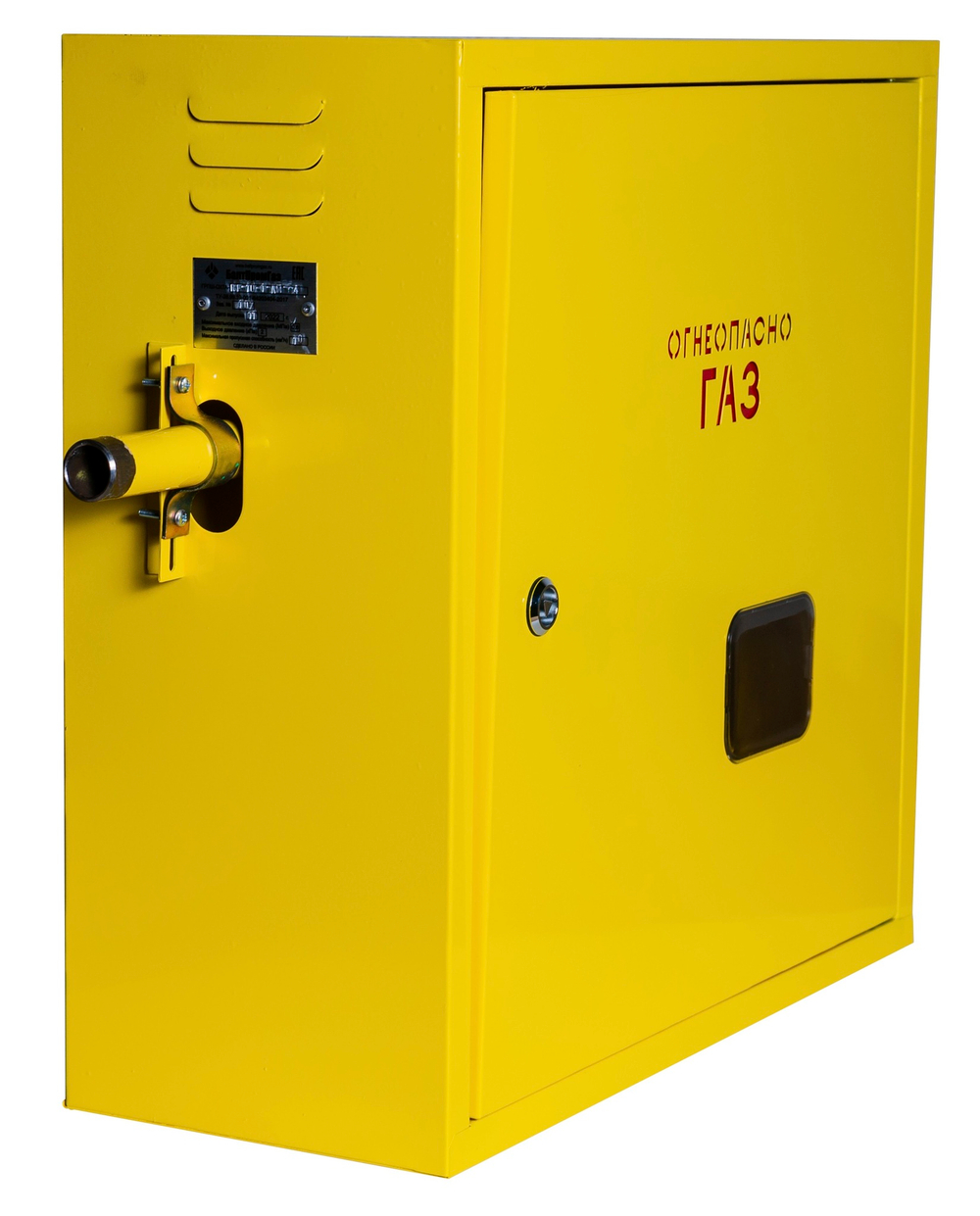

Шкафной газораспределительный пункт ГРПШ-ОХТА-РС-6-1-ЛП-С4 (желтый)
Газораспределительный пункт шкафной ГРПШ-ОХТА- максимальная пропускная способность регулятора) предназначен для редуцирования давления газа с высокого или среднего на низкое и автоматического поддержания выходного давления на заданном уровне, прекращения подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений.
Условия эксплуатации ГРПШ должны соответствовать климатическому исполнению У1 по ГОСТ 15150-69 для работы при температуре воздуха от минус 30 до плюс 60 °С и относительной влажности 98 % при температуре плюс 35 °С.
ГРПШ-ОХТА-РС-6-1-ЛП-С4 (исп. ЛЕВО-ПРАВО):
- Диаметр входа: 3/4" (Dn 20)
- Диаметр выхода: 1 1/4" (Dn 32)
- Фильтр сетчатый Газовый пылеулавливающий (ГП)-20
- Рабочая среда фильтра: топливный или природный газ
- Номинальное давление: 1,6 МПа
- Температура рабочей среды: до 90 градусов
- Материал основных деталей: Латунь ЛЦ40СдГост17711-93, Сетка 12Х18Н10Т или сетка полутомпаковая по действующим ТНПА
- Строительная длина: 60 мм
- Размер ""под ключ"": 32 мм
- Резьба присоединительная: G3/4-B дюйма
- Масса 0,235 кг
- Регулятор: Термобрест РС-6-КД линейный -Беларусь
- Входное давление- 0.5-0.6 бар
- Температура окружающей среды -40 °С - +60 °С
- Давление срабатывания клапана отсечки 0,9÷1,4 кПа
- Давление срабатывания быстрозапорногоклапана (ПЗК), срабатывающего при повышении давления на выходе 2,9÷5,0 кПа
- Давление срабатывания предохранительного сбросного клапана (ПСК) 2,7÷4,0 кПа
- Цвет: RAL 1018 (Жёлтый)
Комплект поставки:
- ГРПШ (в сборе);
- Ключ;
- Инструкция.
Гарантийный срок
Гарантийный срок эксплуатации составляет 18 месяцев со дня ввода ГРПШ в эксплуатацию, но не более 24 месяцев с момента его изготовления. Датой начала эксплуатации считается дата монтажа изделия, при наличии соответствующей отметки в паспорте. Гарантийные сроки эксплуатации комплектующих, входящих в состав ГРПШ, устанавливаются предприятиями-изготовителями этих изделий.
Срок службы газового оборудования определяется по паспортам на входящее оборудование. Срок службы защитных лакокрасочных покрытий ГРПШ, составляет 20 лет с проведением текущих ремонтов по состоянию. Срок антикоррозийного покрытия линий редуцирования составляет не менее 20 лет с проведением текущих ремонтов по состоянию.
Оборудование ГРПШ, имеющее ресурс менее 30 лет, согласно паспортов производителей, подлежит замене при проведении ремонтно-технического обслуживания ГРПШ в процессе эксплуатации.
Примечание. Предприятие-изготовитель выпускает ГРПШ с настройкой на минимальное выходное давление, или на давление, указанное при заказе.
