Система контроля загазованности КРИСТАЛЛ-3 DN25 НД GSM (система с функцией диспетчеризации котельной)
Система контроля загазованности Кристалл 3 обеспечивает:
- при аварии прекращает подачу газа путем блокирования клапана трубопровода;
- выдает световой или звуковой сигнал при аварии для оповещения служащих или жильцов;
- отмечая и запоминая причину, а также время аварии, сохраняет данные в блоке энергонезависимой памяти;
- управление подконтрольными устройствами (лампами, сигнализациями, вентиляцией, реле и т.д.);
- выдает данные о произошедшей аварии на дисплей в дистанционном пульте в пункте контроля.
Отображение аварийных ситуаций на удаленном пункте контроля (проводная связь,GSM,Ethernet)

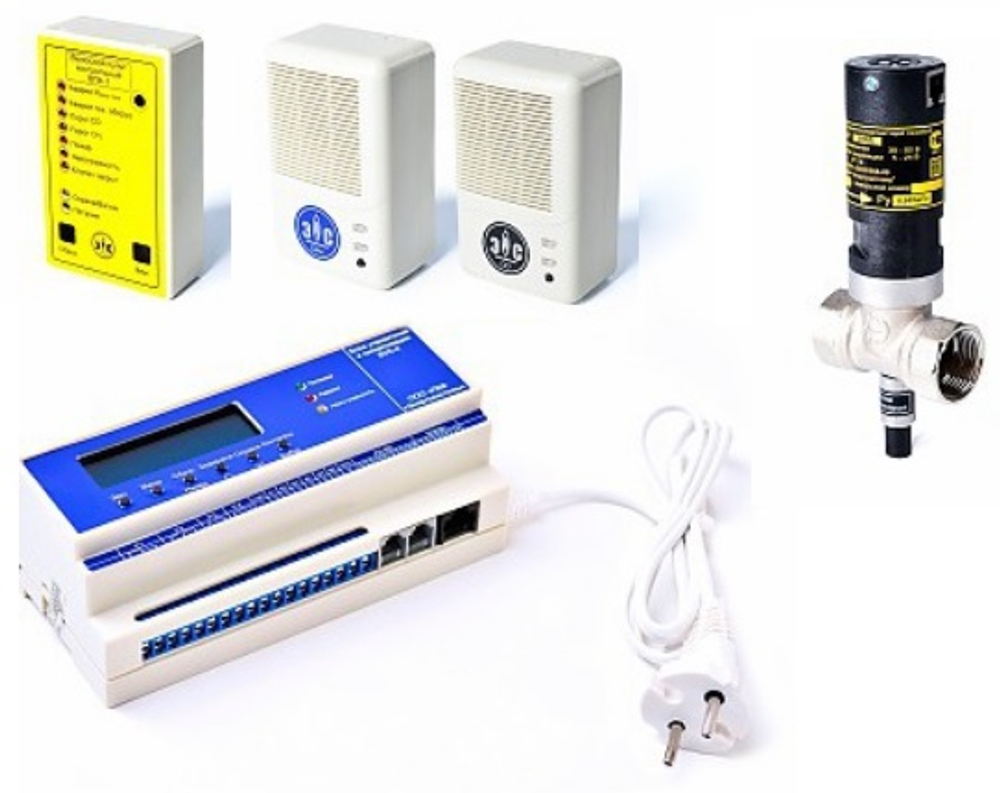

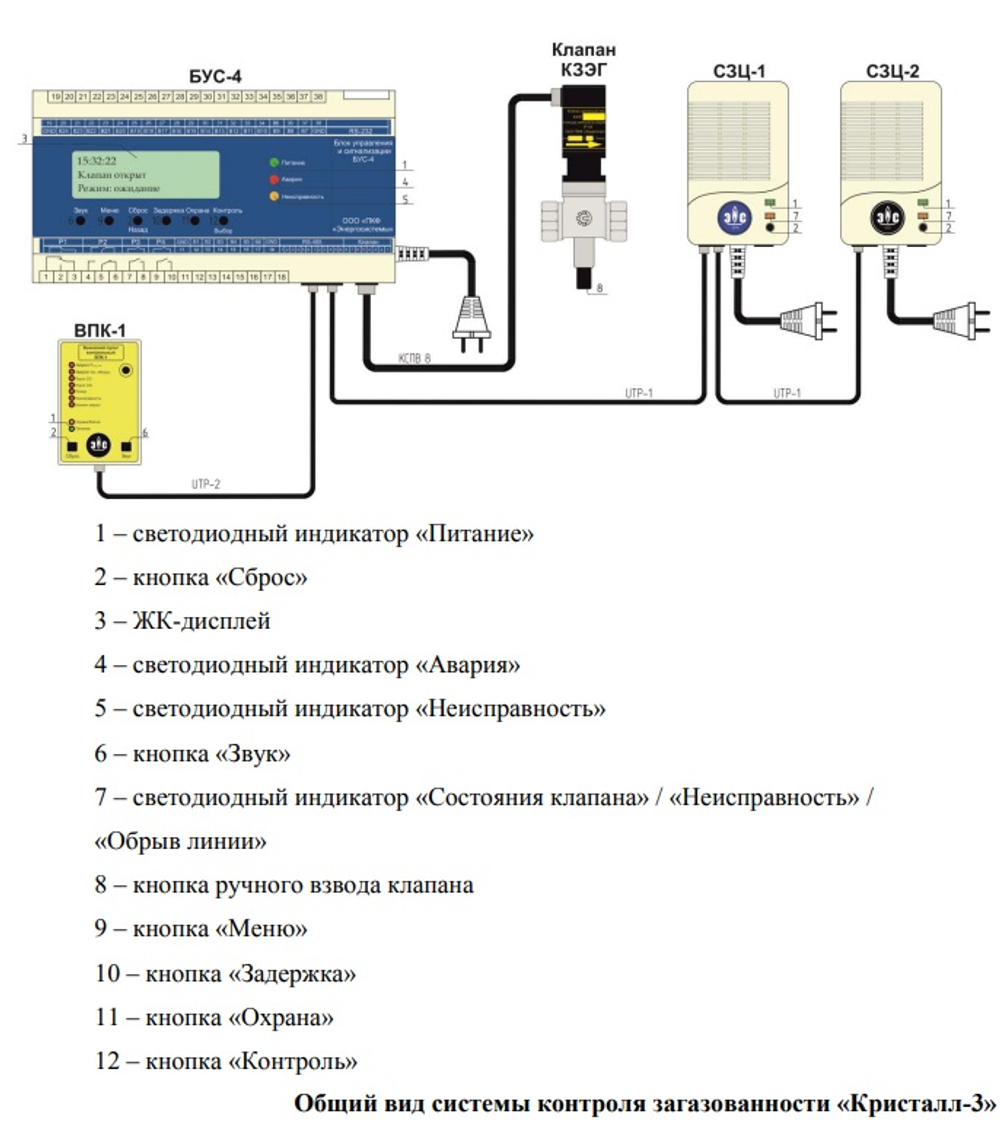

Состав системы (стандартная комплектация)
- сигнализатор загазованности на метан СЗЦ-1–0;
- сигнализатор загазованности на угарный газ СЗЦ-2–0;
- клапан запорный электромагнитный КЗЭГ-НД;
- блок управления и сигнализации БУС-4
- выносной пульт контроля ВПК-1
- кабель соединительный СК (НД) (сигнализатор-клапан (НД), 5 м)
- кабель соединительный СС (сигнализатор-сигнализатор, 5 м)-2шт.
По заказу система может комплектоваться дополнительными датчиками метана, оксида углерода, выносным пультом контроля ВПК-2,встроенным GSM передатчиком (БУС-4-GSM) клапаном на среднее давление или высокое давление , соединительными кабелями и сетевым шнуром требуемой длины
Пример обозначения стандартной системы контроля загазованности при заказе или внесении в проект
Система контроля загазованности КРИСТАЛЛ-3 Ду 50НД -Ст
- Где:
- КРИСТАЛЛ-3 -обозначение модели
- Ду 25-диаметр условного прохода электромагнитного клапана
- НД(СД) - рабочее давление электромагнитного клапана НД-низкое;СД-среднее
- СТ- стандартная комплектация.
Системы КРИСТАЛЛ-3 изготавливаются только в ЭНЕРГОЗАВИСИМОМ варианте (при отключении электропитания закрывают клапан)
В случае проектирования нестандартной системы в спецификации рекомендуем ее состав расписывать поэлементно:
Система контроля загазованности КРИСТАЛЛ-3 в составе:
- Клапан электромагнитный КЗЭГ-25CД – 1шт
- Сигнализатор загазованности СЗЦ-1-0 – 5шт
- Сигнализатор загазованности СЗЦ-2-0 – 4шт
- Выносной пульт контроля ВПК-2 – 1шт
- Кабель соединительный СК(CД) 10м – 1шт
- Кабель соединительный СС 10м – 3шт
- Кабель соединительный СС 5м – 5шт
- Кабель соединительный ВПК-2 50м – 1шт
