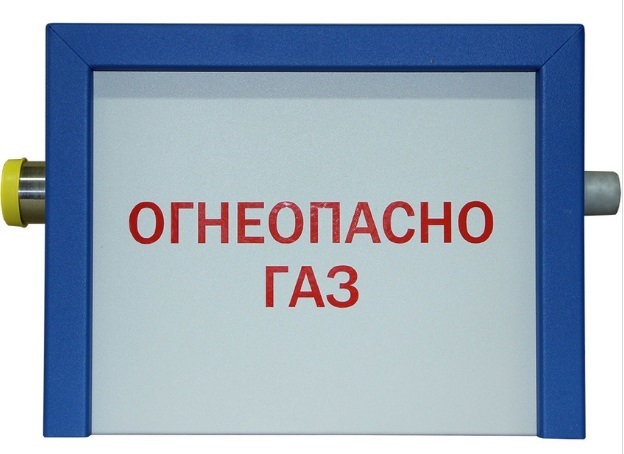

Газораспределительный пункт шкафной ШРП-НОРД- максимальная пропускная способность регулятора) предназначен для редуцирования давления газа с высокого или среднего на низкое и автоматического поддержания выходного давления на заданном уровне, прекращения подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений.
Условия эксплуатации ГРПШ должны соответствовать климатическому исполнению У1 по ГОСТ 15150-69 для работы при температуре воздуха от минус 40 до плюс 60 °С и относительной влажности 98 % при температуре плюс 35 °С.
- Диаметр входа: 3/4" (Dn 20)
- Диаметр выхода: 1 1/4" (Dn 32)
- Рабочая среда фильтра: топливный или природный газ
- Кран шаровый (газ) Dn 20 в-н

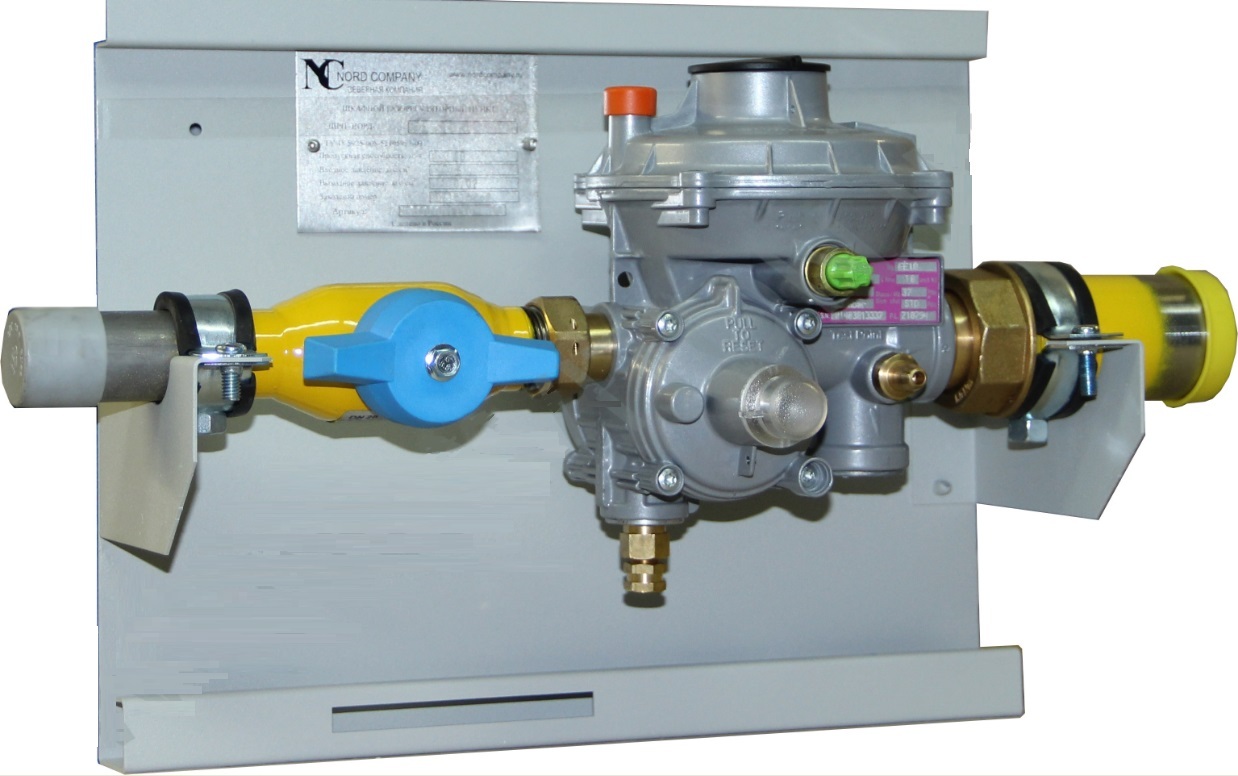

- Регулятор: FE-10 L Pietro Fiorentini-Италия
- Max пропускная способность-10 м³/ч
- Входное давление- 0.5-0.6 бар
- Температура окружающей среды -40 °С - +60 °С
- Давление срабатывания клапана отсечки 0,9÷1,4 кПа
- Давление срабатывания быстрозапорногоклапана (ПЗК), срабатывающего при повышении давления на выходе 2,9÷5,0 кПа
- Давление срабатывания предохранительного сбросного клапана (ПСК) 2,7÷4,0 кПа
- Установка в любом положении
Комплект поставки:
- ГРПШ (в сборе);
- Ключ;
- Инструкция.
Шкафные регуляторные пункты ШРП-НОРД-FE бытовой серии с одной и двумя линиями редуцирования на базе регуляторов давления газа «Pietro Fiorentini» марки FE, предназначены для редуцирования высокого или среднего давления газа на низкое, фильтрации газа, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений. Автоматическое выключение регулято¬ра при превышении расхода более допустимых предельных значений или отсутствии входного давления. ШРП-НОРД-FE снабжен всеми необходимыми устройствами безопасности предохранительным запорным клапаном (ПЗК) и предохранительным сбросным клапаном (ПСК).
Примечание. Предприятие-изготовитель выпускает ГРПШ с настройкой на минимальное выходное давление, или на давление, указанное при заказе.
