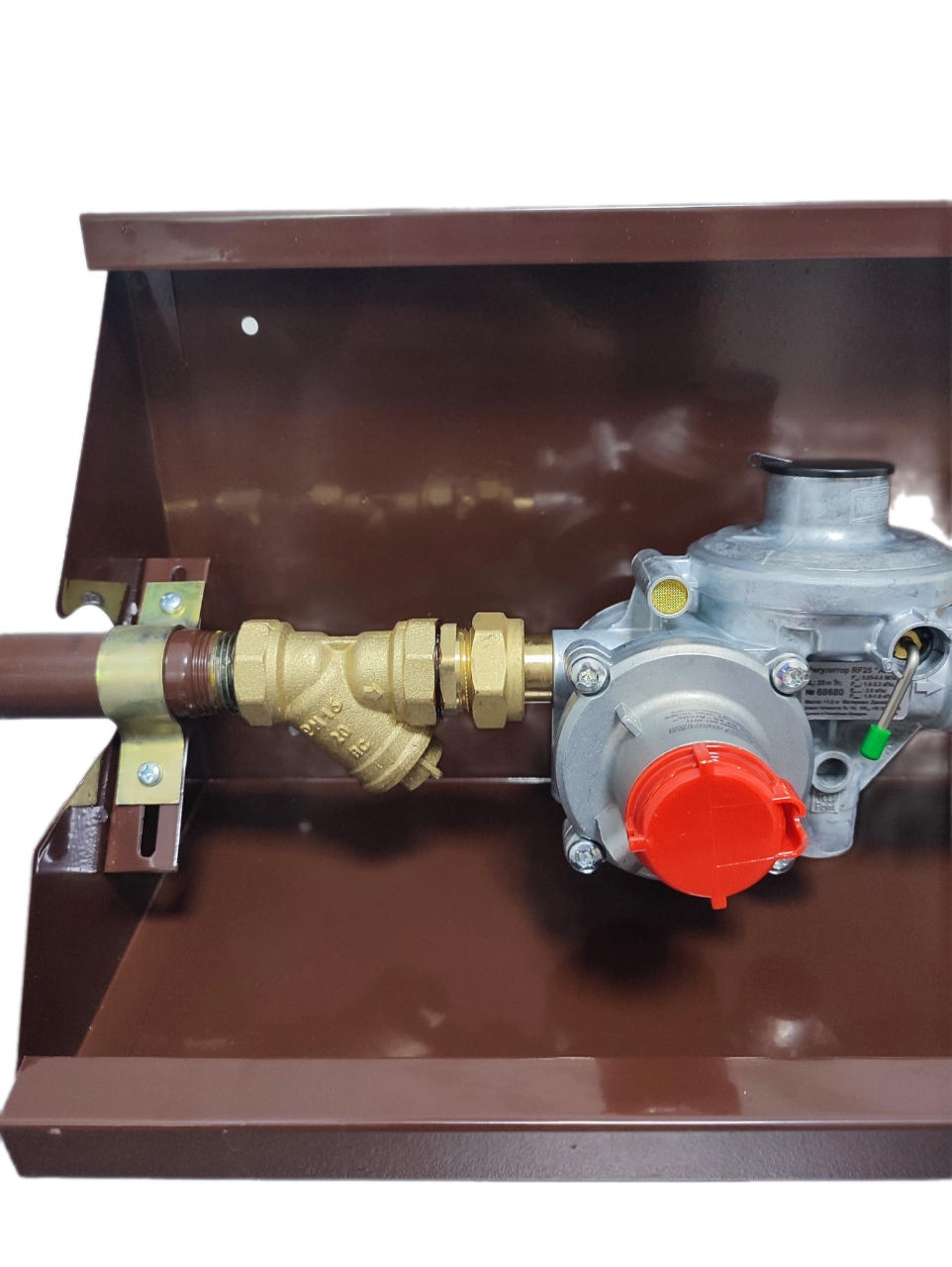

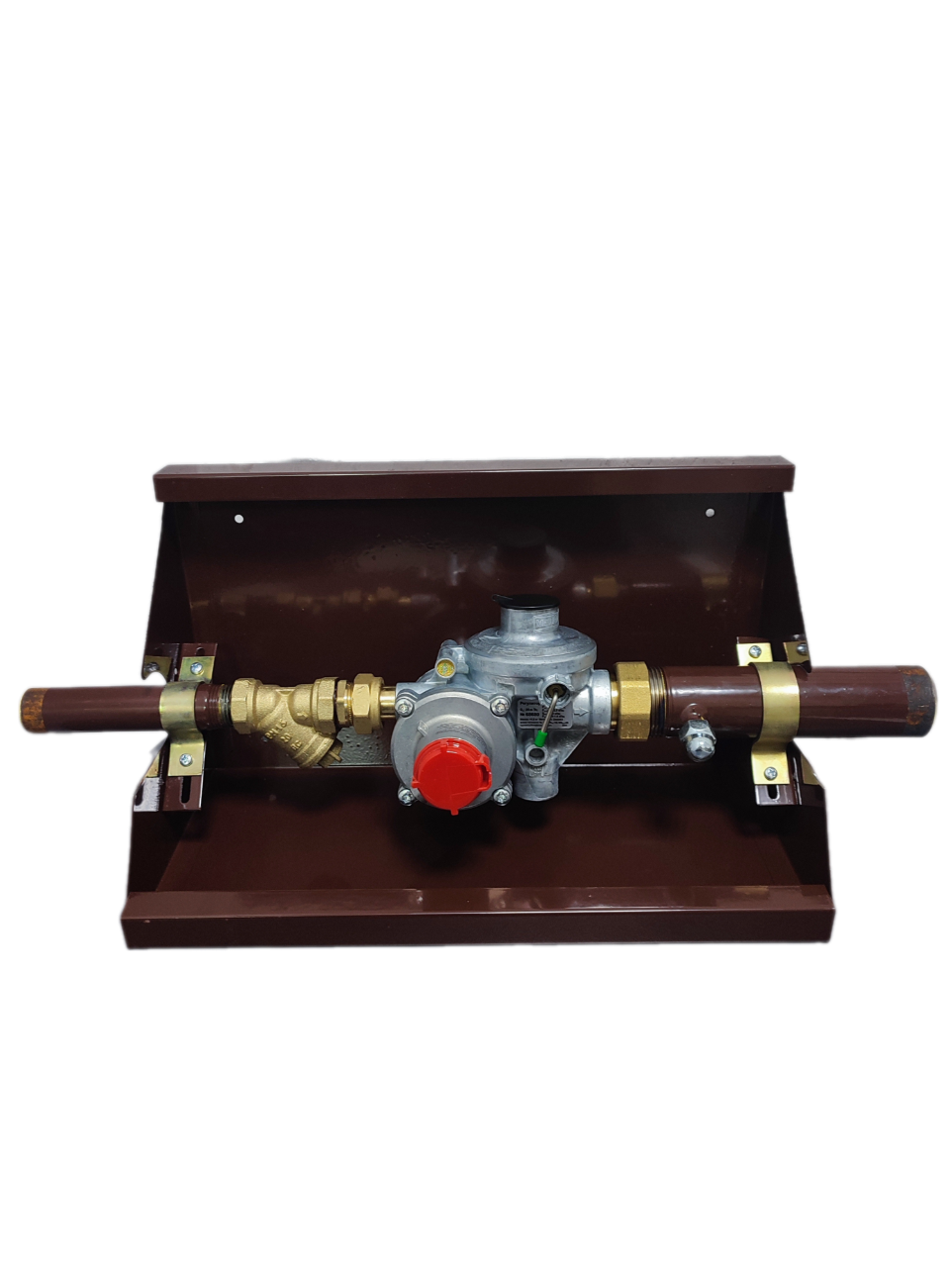

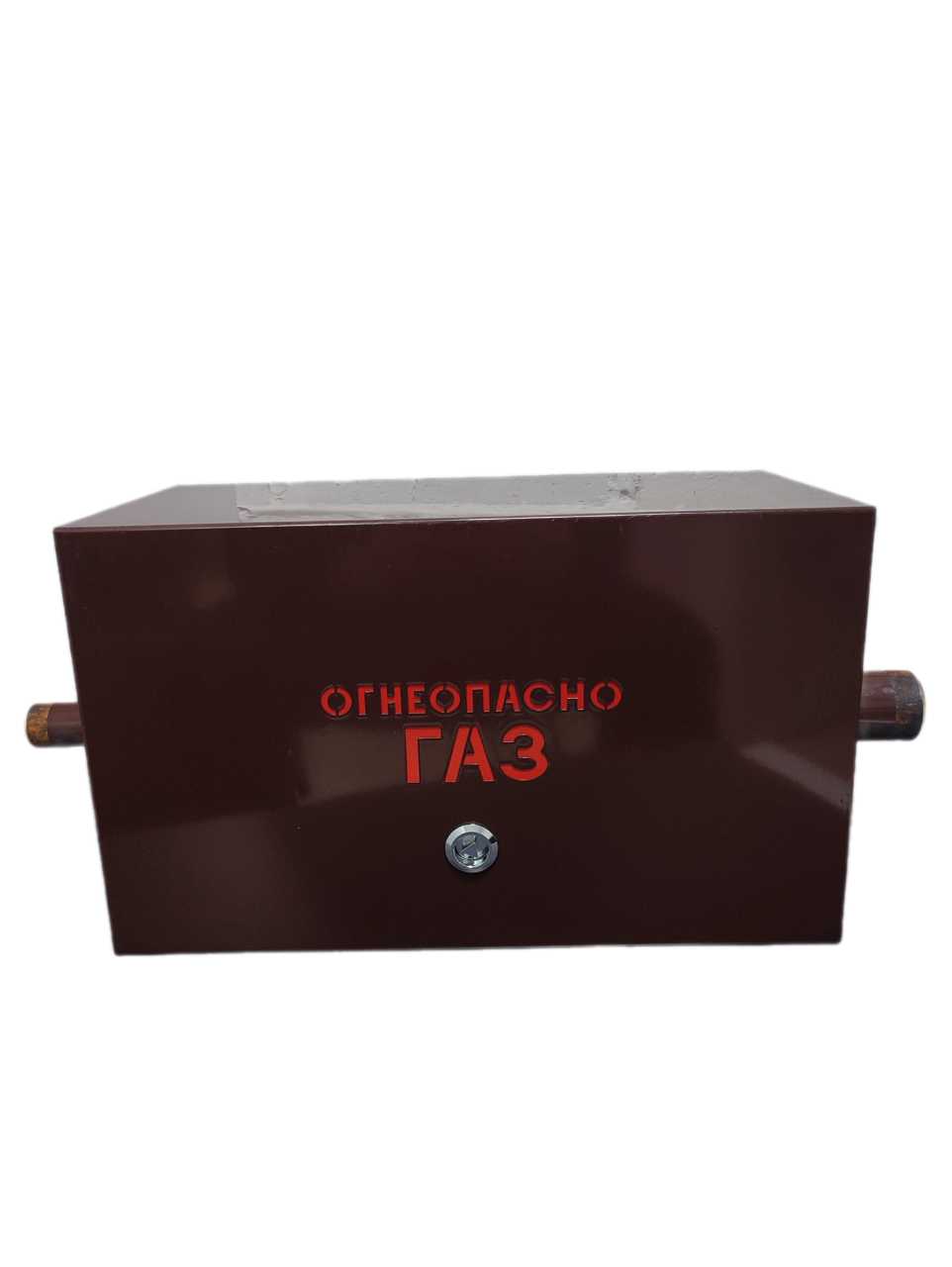

Газораспределительный пункт шкафной ГРПШ-ОХТА- максимальная пропускная способность регулятора) предназначен для редуцирования давления газа с высокого или среднего на низкое и автоматического поддержания выходного давления на заданном уровне, прекращения подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений.
Условия эксплуатации ГРПШ должны соответствовать климатическому исполнению У1 по ГОСТ 15150-69 для работы при температуре воздуха от минус 40 до плюс 60 °С и относительной влажности 98 % при температуре плюс 35 °С.
Диаметр входа: 3/4" (Dn 20)
Диаметр выхода: 1 1/4" (Dn 32)
Фильтр сетчатый Газовый пылеулавливающий (ГП)-20
Рабочая среда фильтра: топливный или природный газ
Номинальное давление: 1,6 МПа
Температура рабочей среды: до 90 градусов
Материал основных деталей: Латунь ЛЦ40СдГост17711-93, Сетка 12Х18Н10Т или сетка полутомпаковая по действующим ТНПА
Строительная длина: 60 мм
Размер ""под ключ"": 32 мм
Резьба присоединительная: G3/4-B дюйма
Масса 0,235 кг
Регулятор: RF ARCTIC 10 L (Беларусь)
Пропускная способность на RF-10: ""Q0,05МПа"" = 10 м3/ч (природный газ)
Давление на входе RF10, RF25: ""P1"" = 0,05 ÷ 0,6 МПа
Давление на выходе RF10, RF25: ""P2"" = 2,0 кПа
Рабочая температура, °С: от -50 до +50
Цвет: RAL 8017 (Коричневый)
Комплект поставки:
- ГРПШ (в сборе);
- Ключ;
- Инструкция.
Гарантийный срок
Гарантийный срок эксплуатации составляет 18 месяцев со дня ввода ГРПШ в эксплуатацию, но не более 24 месяцев с момента его изготовления. Датой начала эксплуатации считается дата монтажа изделия, при наличии соответствующей отметки в паспорте. Гарантийные сроки эксплуатации комплектующих, входящих в состав ГРПШ, устанавливаются предприятиями-изготовителями этих изделий.
Срок службы газового оборудования определяется по паспортам на входящее оборудование. Срок службы защитных лакокрасочных покрытий ГРПШ, составляет 20 лет с проведением текущих ремонтов по состоянию. Срок антикоррозийного покрытия линий редуцирования составляет не менее 20 лет с проведением текущих ремонтов по состоянию.
Оборудование ГРПШ, имеющее ресурс менее 30 лет, согласно паспортов производителей, подлежит замене при проведении ремонтно-технического обслуживания ГРПШ в процессе эксплуатации.
Примечание. Предприятие-изготовитель выпускает ГРПШ с настройкой на минимальное выходное давление, или на давление, указанное при заказе.
