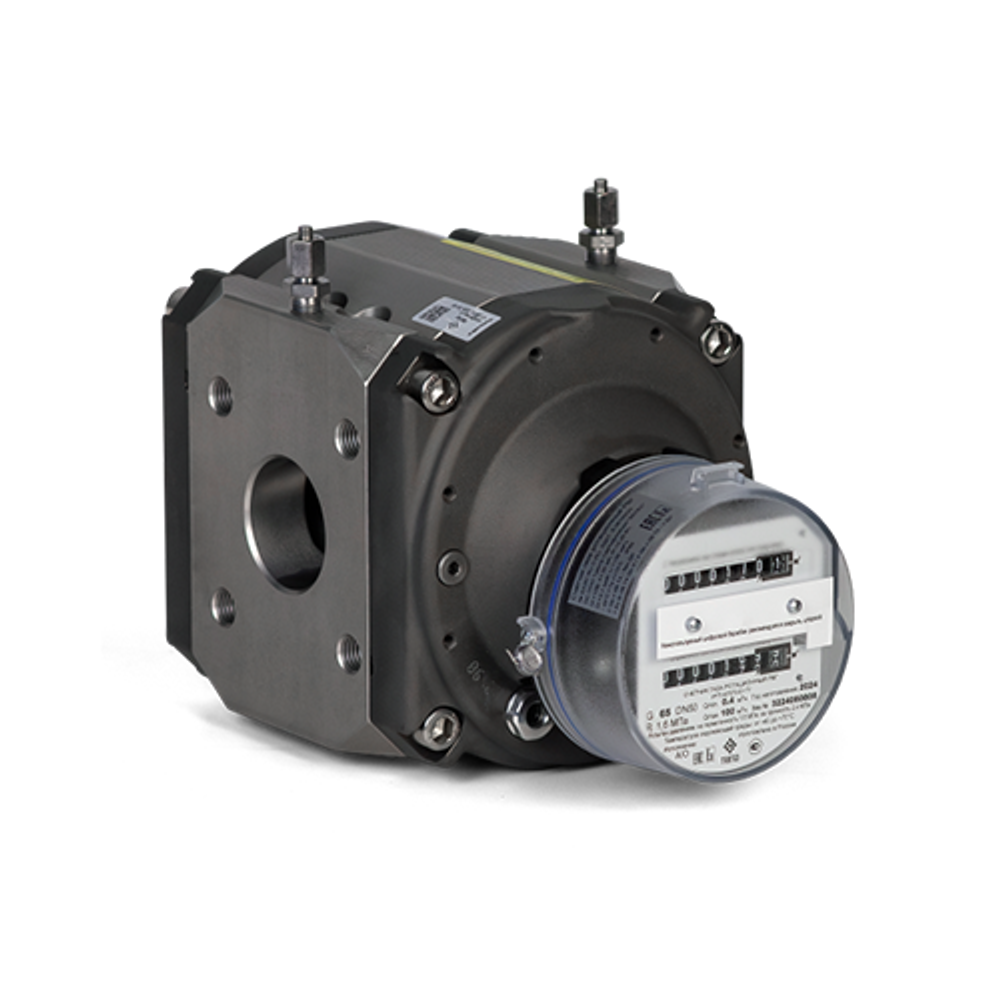

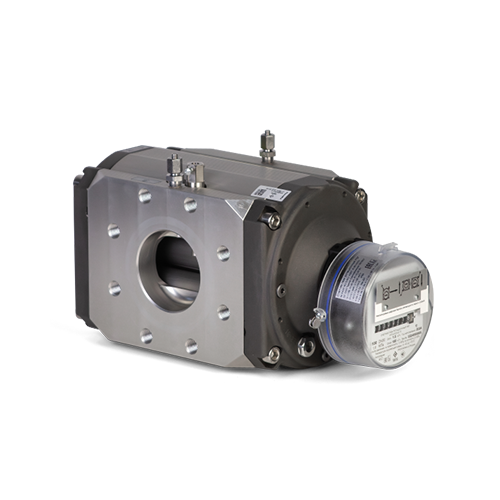

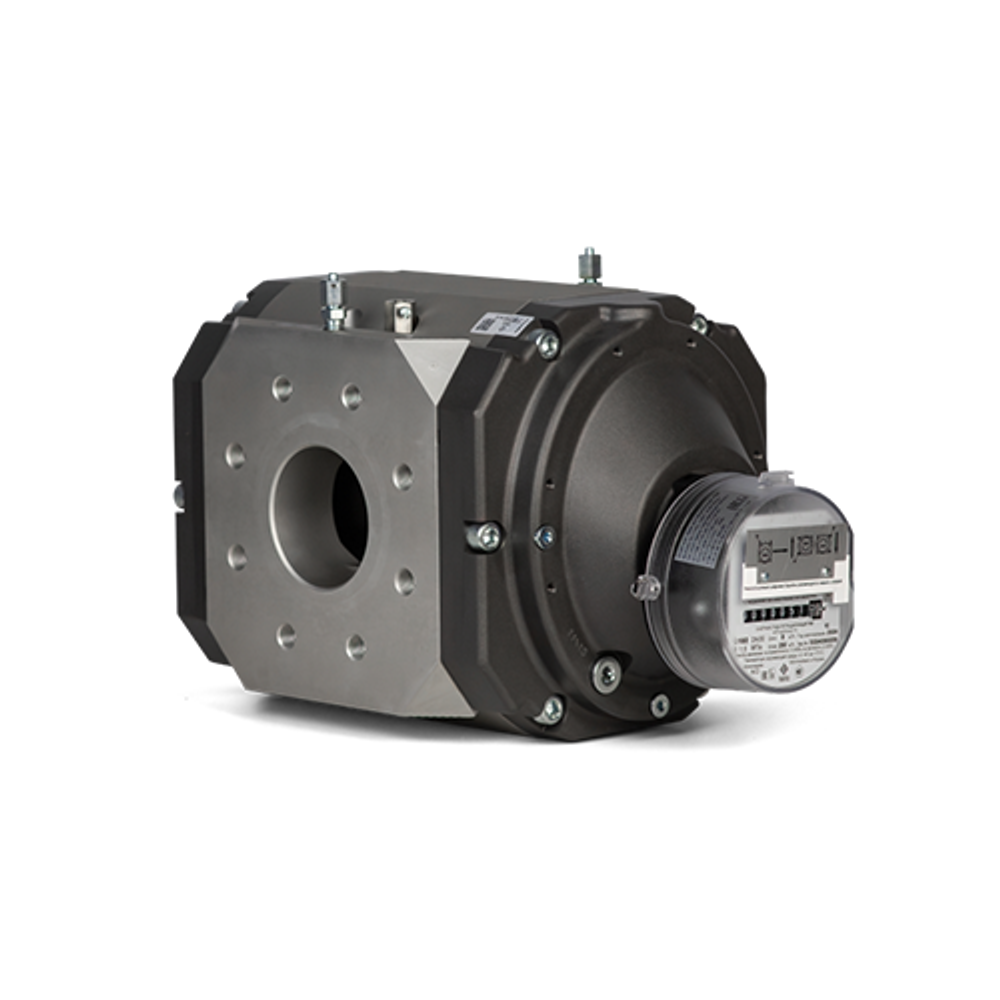

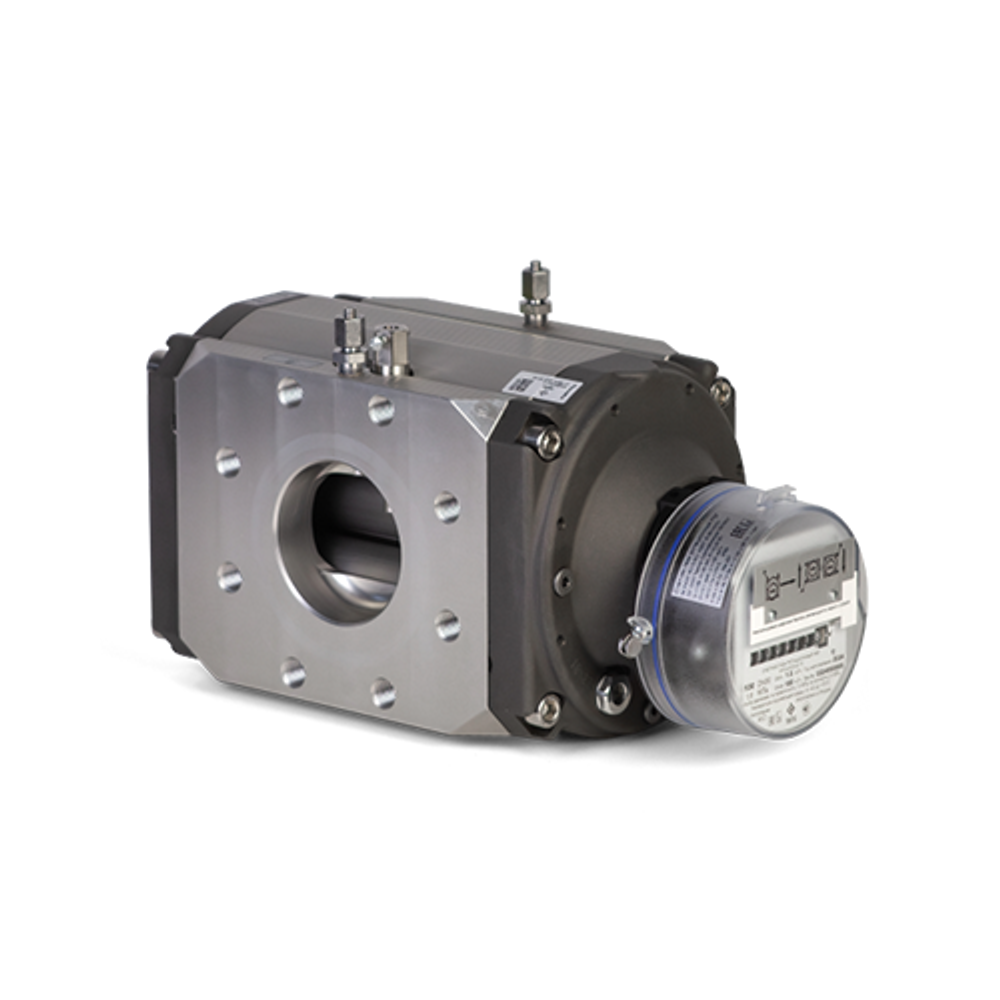

Счетчик газа ТАУГАЗ РВГ G160, Ду 80 (1:50)
Счетчики газа ротационные РВГ предназначены для измерения объема при рабочих условиях очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный, пропан, воздух, азот, инертных и других газов.
Счетчик газа РВГ конструктивного исполнения Б внесен в реестр российской промышленной продукции. По результатам экспертного заключения Союза «Торгово-промышленной палаты Нижегородской области» подтвержденная доля используемых отечественных компонентов составила более 90%.
Счетчик газа ротационный РВГ (далее – счетчик) предназначен для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542, пропан, воздух, азот, инертных и других газов.
Внимание! Для учета КИСЛОРОДА и ВОДОРОДА использование счетчика запрещено!
Счетчик допускается применять также на опасных производственных объектах газовой и других промышленностей
Счетчик применим для работы с корректорами объёма газа ЭК270, ТК220, ЕК270, ЕК280, ЕК290, ТС210, ТС215, ТС220.
Счетчики имеют исполнения:
– в зависимости от конструкции - А и Б;
– в зависимости от метрологической характеристики — О, У, 2У
Счетчик состоит из следующих основных частей:
– корпус;
– крышка задняя
– основание с подшипниками;
– крышка передняя;
– два ротора, синхронно вращающихся в противоположных направлениях за счет зубчатых колес синхронизатора;
– многоступенчатый редуктор;
– магнитная муфта;
– 8-ми разрядный роликовый двухрядный счетный механизм.
Примечание - Детали счетчика, соприкасающиеся с рабочей средой, изготовлены из алюминиевого сплава и имеют специальное антикоррозионное покрытие
Дополнительное оборудование, поставляемое по специальному заказу:
– низко-частотный датчик импульсов счетчика ДИ-Н;
– высоко-частотный датчик импульсов ДИ-В. Установка в счетчик производится на заводе –изготовителе;
– средне-частотный датчик импульсов ДИ-С. Установка в счетчик производится на заводе –изготовителе или в сервисном центре;
– дополнительный фильтр конический сетчатый. При заказе указывать DN счетчика.
