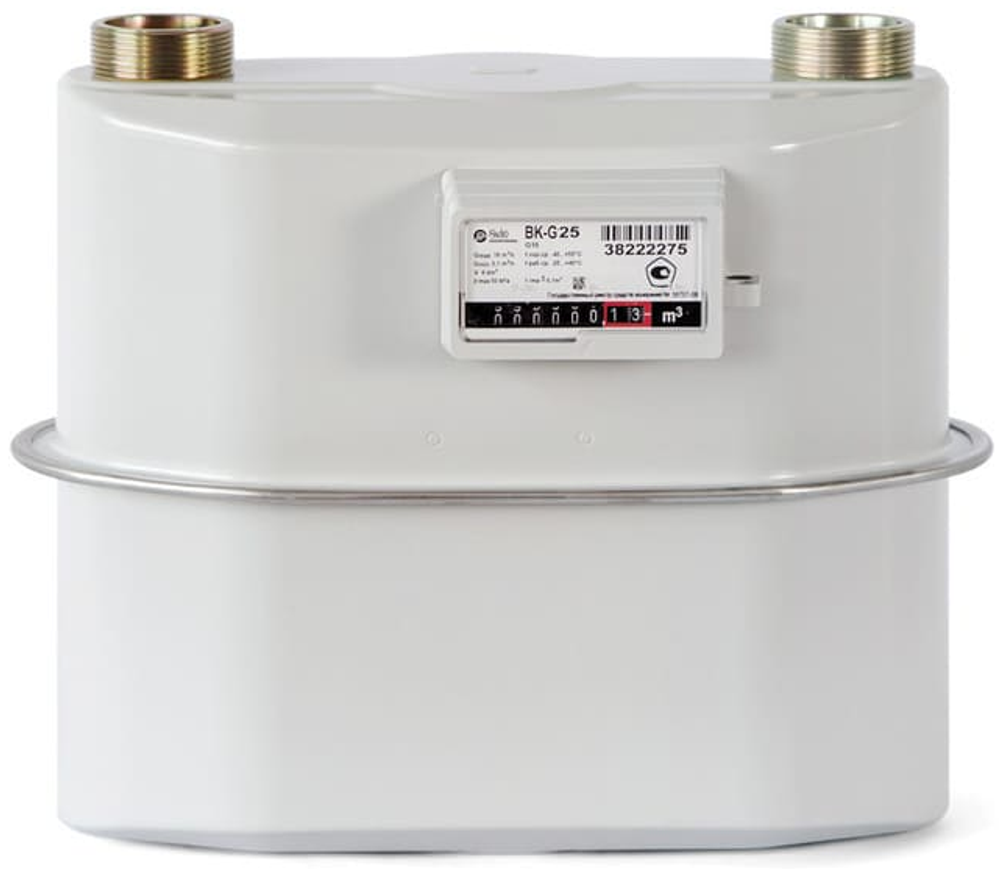

Счётчик газа диафрагменный BK-G 25 — это современные коммунальные газоизмерительные приборы, предназначен для коммерческого учёта количества потребляемого газа. Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности, требующих учёта потребляемого газа.
Данный прибор может быть установлен как в квартирах, так и в частных домовладениях с газовыми плитами и индивидуальными отопительными и водогрейными котлами, ЖКХ.
Особенности газового счетчика BK-G 25
Область применения: в квартирах и индивидуальных домах.
Принцип действия: счетчиков основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаётся на отсчетное устройство.
Принцип действия коммунального диафрагменного счетчика газа ВК основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих две измерительные камеры. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально протекающему объему газа. Вращение вала приводит в движение восьмиразрядный счетный механизм.
Назначение: для учета объема потребляемого газа.
Особенности монтажа коммунальных диафрагменных счетчиков газа ВК-G:
- Счетчик устанавливается только в вертикальном положении с учетом направления потока газа. Направление потока газа указано на верхней поверхности корпуса счетчика.
- Перед монтажом счетчика трубопровод должен быть очищен от загрязнений.
- Присоединение счетчика к газопроводу должно исключать возникновение сил, передаваемых на счетчик и приводящих к деформации его корпуса и присоединительных элементов.
- Запрещается располагать счетчик над открытым пламенем. Поверхность счетчика не должна подвергаться нагреву выше 55°С.
- Дно установленного счетчика не должно соприкасаться с полом.
- При монтаже счетчика на открытом воздухе он должен быть защищен от прямых солнечных лучей, попадания пыли и атмосферных осадков. Для соблюдения этих требований рекомендуется устанавливать счетчик в специальный закрытый шкафчик.
- Счетчик малочувствителен к различного рода загрязнениям и не требует установки перед собой фильтра газа.
- Опрессовку системы избыточным давлением необходимо проводить до установки счетчика. После установки счетчика места его соединения с коммуникациями должны быть проверены на герметичность мыльной эмульсией.
- При вводе счетчика в эксплуатацию необходимо убедиться, что давление на входе не превышает 50 кПа.
- При каждом запуске должно быть обеспечено плавное заполнение счетчика газом.
Габаритные размеры:
- Межосевое расстояние счетчика: 335 мм
- Тип присоединения: резьба
- Диаметр резьбы на входе: 2 2/1"
Комплектация: - счетчик;
- паспорт с гарантийным талоном.
- Накидные гайки и прокладки в комплект НЕ входят
Все счетчики в продаже новые, не старше 3-х месяцев.
