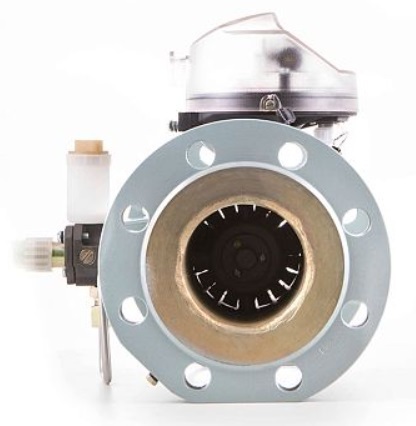

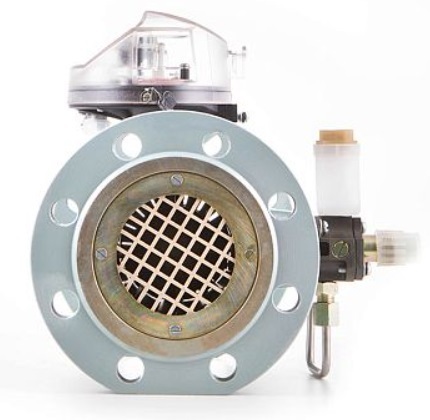

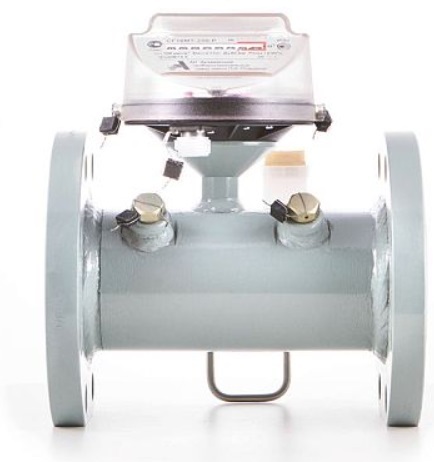

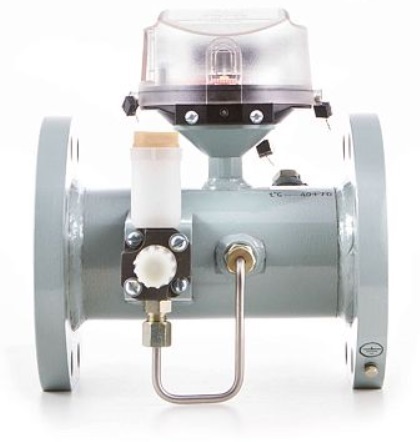

Счетчик газа турбинный СГ-16МТ-1000 - это устройство, предназначенное для измерения объема проходящего через него газа. Он широко используется для осуществления учета и контроля газового потока в промышленных условиях.
Принцип работы СГ-16МТ-1000:
Турбинные газовые счетчики состоят из вращающейся лопаточной турбины, которая приводится в движение газом, протекающим через устройство. Вращение турбины измеряется и преобразуется в соответствующий объем газа, который выражается в единицах измерения, таких как кубические метры.
Турбинные газовые счетчики, включая СГ-16МТ, обладают высокой точностью и стабильностью измерений, что делает их надежными инструментами для учета и контроля расхода газа. Они широко применяются в различных отраслях, таких как энергетика, нефтегазовая промышленность, химическая промышленность и сельское хозяйство.
Монтаж СГ-16МТ-1000:
Важно отметить, что монтаж газового счетчика должен проводиться квалифицированным специалистом, имеющим опыт работы с подобным оборудованием и соблюдающим все требования безопасности и законодательства. Рекомендуется также ознакомиться с инструкцией по монтажу, предоставленной производителем конкретной модели счетчика.
Характеристики СГ-16МТ-1000:
- Диаметр Ду150;
- Диапазон измеряемых расходов составляет 1000м3/час;
- Pmax=1,6МПа;
- Диапазон измерений Р-2 — 1:20; Р-3 — 1:30;
- степень защиты IP54;
- температурный диапазон окружающей среды от -40 до +70?С;
- климатическое исполнение УХЛ3;
- МПИ 8 лет;
- Средний срок службы не менее 12 лет;
- Гарантия изготовителя составляет 24 месяца со дня ввода в эксплуатацию. Гарантийный срок хранения – 2 года с даты изготовления (дата изготовления указывается в паспорте).
Типы корректоров которые можно установить на данные счетчики:
- по температуре: ТС-220, Флоугаз-Т;
- по температуре и давлению: ЕК270, ЕК280, ЕК290, Флоугаз, СПГ.
Состав счетчика СГ-16МТ-1000:
- магнитная муфта;
- счетная голова (поворотная);
- 8-ми разрядный роликовый счетный механизм;
- устройство измерительное;
- редуктор;
- масляный насос*
*СГ-16МТ-100-Р; СГ-16МТ- 65-Р, СГ-16МТ-Р-Б изготавливаются без масляного насоса, т.к. перечисленные счетчики содержат подшипники закрытого типа.
Комплектация СГ-16МТ-1000:
- Счетчик;
- Низкочастотный датчик импульсов;
- Методика поверки, руководство и паспорт;
- Тара с маслом*;
*тара с маслом поставляется, если счетчик оснащен масляным насосом.
По дополнительному заказу комплектуются:
- комплект прямых участков;
- комплект ответных фланцев КОФ;
- фильтр газа.
